Python +fastapi +InfluxDB 构建心率数据查看系统

之前买了一根心率带，厂商配的 APP 很难用，于是决定自己动手，研究如何通过 Python 获取实时心率数据。

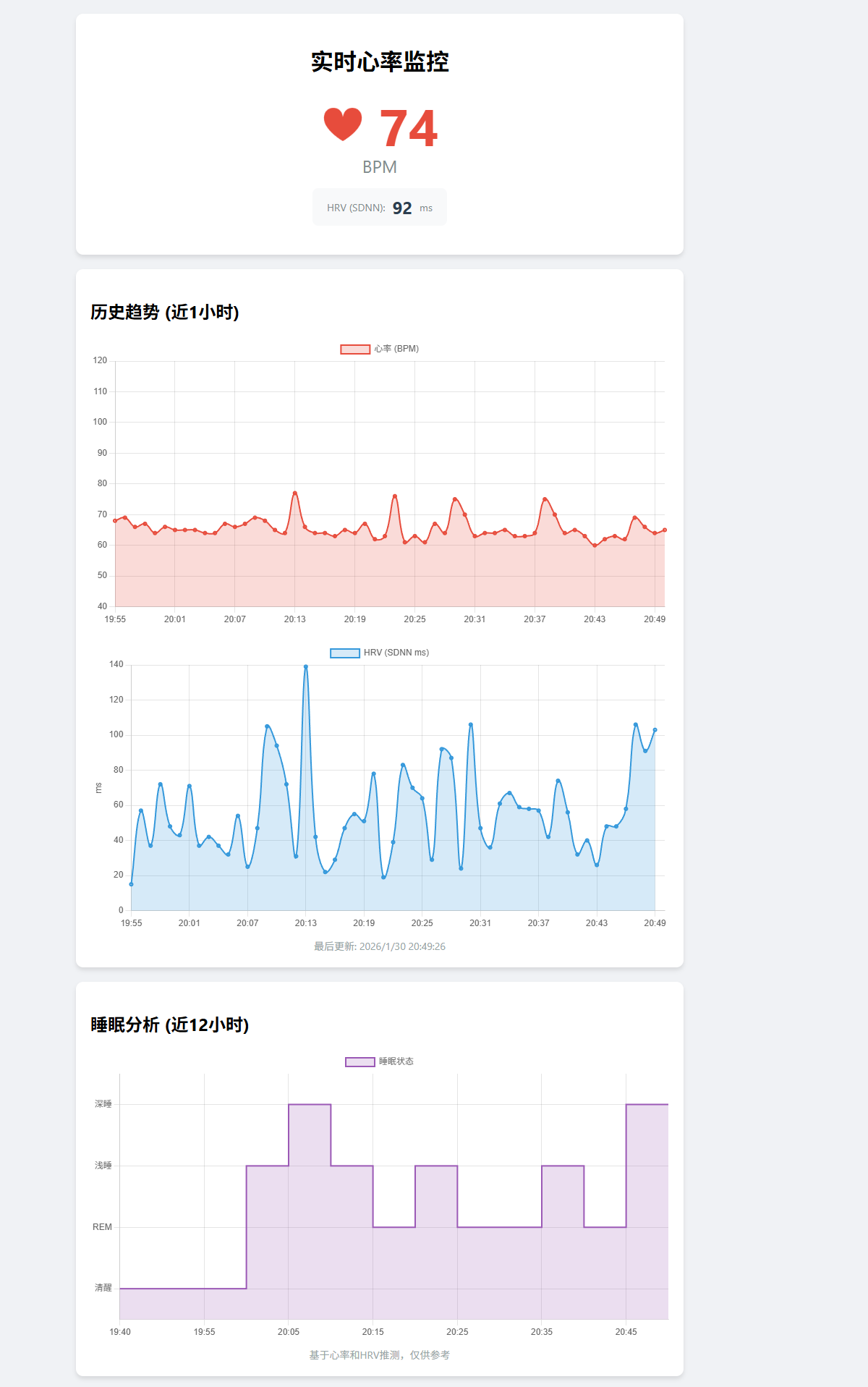

先看效果

实时展示最新是心率数据以及历史数据

本文将介绍如何使用 Python 的构建一个这样的数据查看页面，我们将使用 bleak + fastapi + InfluxDB 连接蓝牙心率带（BLE），并解析标准心率服务的数据。

准备工作

我们需要使用 bleak 库，它是一个跨平台的蓝牙低功耗（BLE）客户端封装。

pip install bleak

核心原理

大多数心率带都遵循 蓝牙心率服务标准 (Heart Rate Service)：

服务 UUID: 0000180d-0000-1000-8000-00805f9b34fb
特征值 UUID: 00002a37-0000-1000-8000-00805f9b34fb (用于订阅通知)

数据的核心在于解析通知回调中的字节数据：

Flags (第1字节): 决定了数据格式。
Heart Rate Value: 根据 Flags 的第 0 位，心率值可能是 UINT8 (1字节) 或 UINT16 (2字节)。

InfluxDB 安装与配置

为了持久化存储心率数据，我们需要安装时序数据库 InfluxDB。

安装 InfluxDB

如果是 Linux 环境（如 Ubuntu/Debian），可以使用以下命令安装：

# Ubuntu/Debian
wget https://dl.influxdata.com/influxdb/releases/influxdb2_2.7.1-1_amd64.deb
sudo dpkg -i influxdb2_2.7.1-1_amd64.deb
sudo systemctl start influxdb

安装完成后，InfluxDB 默认运行在 8086 端口。你可以通过浏览器访问 http://localhost:8086 进行初始化设置，创建一个初始用户、组织（Organization）和存储桶（Bucket）。

或者使用 Docker 快速启动：

docker run -d -p 8086:8086 \
      -v $PWD/data:/var/lib/influxdb2 \
      -v $PWD/config:/etc/influxdb2 \
      --name influxdb \
      influxdb:2

安装 Python 客户端

为了在 Python 中操作 InfluxDB，我们需要安装官方客户端库：

pip install influxdb-client

完整代码实现：蓝牙读取 + 数据存储

下面的代码展示了如何连接蓝牙心率带，解析数据，并将其写入 InfluxDB。

import asyncio
import os
import sys
from datetime import datetime, timezone
from bleak import BleakScanner, BleakClient
from influxdb_client import InfluxDBClient, Point
from influxdb_client.client.write_api import SYNCHRONOUS

# InfluxDB 配置
# 建议将 Token 等敏感信息放在环境变量中，或者直接替换为你的配置
INFLUX_TOKEN = os.environ.get("INFLUXDB_TOKEN", "你的InfluxDB Token")
INFLUX_ORG = os.environ.get("INFLUXDB_ORG", "awen")
INFLUX_URL = os.environ.get("INFLUXDB_URL", "http://192.168.1.28:8086")
INFLUX_BUCKET = os.environ.get("INFLUXDB_BUCKET", "heart_rate")

# 初始化 InfluxDB 客户端
# url: InfluxDB 的地址
# token: 用于认证的 Token
# org: 组织名称
influx_client = InfluxDBClient(url=INFLUX_URL, token=INFLUX_TOKEN, org=INFLUX_ORG)

# 初始化写 API，使用同步模式 (SYNCHRONOUS) 确保数据写入后再继续
write_api = influx_client.write_api(write_options=SYNCHRONOUS)

# 标准蓝牙心率服务 UUID (Heart Rate Service)
HEART_RATE_SERVICE_UUID = "0000180d-0000-1000-8000-00805f9b34fb"
# 心率测量特征值 UUID (Heart Rate Measurement)
HEART_RATE_MEASUREMENT_UUID = "00002a37-0000-1000-8000-00805f9b34fb"

def notification_handler(sender, data):
    """处理收到的蓝牙通知数据"""
    try:
        # 蓝牙心率测量数据格式解析
        # 第 1 个字节是 Flags，第 0 位决定了心率值格式
        flag_byte = data[0]
        is_uint16 = flag_byte & 0x01

        if is_uint16:
            # 如果是 16 位，读取第 2,3 个字节 (小端序)
            heart_rate = int.from_bytes(data[1:3], byteorder='little')
        else:
            # 如果是 8 位，读取第 2 个字节
            heart_rate = data[1]

        print(f"[{datetime.now().strftime('%Y-%m-%d %H:%M:%S')}] 收到心率: {heart_rate} bpm")

        # 构建 InfluxDB 数据点
        # Measurement: heart_rate (类似表名)
        # Tag: device=ble_hr_monitor (索引列，用于快速查询)
        # Field: bpm=heart_rate (实际数值)
        # Time: 当前 UTC 时间
        point = Point("heart_rate") \
            .tag("device", "ble_hr_monitor") \
            .field("bpm", heart_rate) \
            .time(datetime.now(timezone.utc))

        # 写入数据
        write_api.write(bucket=INFLUX_BUCKET, org=INFLUX_ORG, record=point)
    except Exception as e:
        print(f"数据处理或写入失败: {e}", file=sys.stderr)

async def scan_for_device():
    print("正在扫描蓝牙设备...")
    # 扫描 5 秒
    devices = await BleakScanner.discover(return_adv=True, timeout=5.0)

    # 优先通过 Service UUID 匹配
    for device, adv_data in devices.values():
        if "0000180d-0000-1000-8000-00805f9b34fb" in adv_data.service_uuids:
            print(f"*** 找到心率设备 (UUID): {device.name} ({device.address}) ***")
            return device

    # 如果没有通过 UUID 自动找到，尝试通过名称模糊匹配
    for device, adv_data in devices.values():
        if device.name and ("Heart" in device.name or "HRM" in device.name or "Polar" in device.name or "Garmin" in device.name):
             print(f"*** 找到心率设备 (名称): {device.name} ({device.address}) ***")
             return device

    return None

async def run_ble_client():
    """主循环，负责扫描、连接和保持连接"""
    while True:
        target_device = await scan_for_device()

        if not target_device:
            print("未找到心率设备，5秒后重试...")
            await asyncio.sleep(5)
            continue

        print(f"正在连接到 {target_device.name} ({target_device.address})...")

        # 定义断开连接事件
        disconnected_event = asyncio.Event()

        def on_disconnect(client):
            print(f"设备已断开连接: {client.address}")
            disconnected_event.set()

        try:
            async with BleakClient(target_device.address, disconnected_callback=on_disconnect) as client:
                print(f"已连接: {client.is_connected}")

                # 订阅通知，收到数据时触发 notification_handler
                await client.start_notify(HEART_RATE_MEASUREMENT_UUID, notification_handler)
                print("正在监听心率数据... (保持连接中)")

                # 阻塞在这里，直到连接断开
                await disconnected_event.wait()

        except Exception as e:
            print(f"连接发生错误: {e}")

        print("连接丢失或断开，5秒后重新开始扫描...")
        await asyncio.sleep(5)

if __name__ == "__main__":
    try:
        asyncio.run(run_ble_client())
    except KeyboardInterrupt:
        print("用户手动停止程序")
    finally:
        print("关闭数据库连接...")
        write_api.close()
        influx_client.close()

运行脚本后，数据就会源源不断地写入 InfluxDB。

数据可视化接口 (FastAPI)

有了数据，我们可以写一个简单的 API 接口来给前端提供数据。这里使用 FastAPI。

pip install fastapi uvicorn

创建一个 main.py 文件：

import os
from typing import List
from datetime import datetime, timedelta, timezone
from fastapi import FastAPI, HTTPException
from fastapi.staticfiles import StaticFiles
from fastapi.responses import HTMLResponse
from influxdb_client import InfluxDBClient
from pydantic import BaseModel

app = FastAPI()
# 挂载静态文件目录，用于存放 js/css 等
app.mount("/static", StaticFiles(directory="."), name="static")

# InfluxDB 配置 (需与写入端保持一致)
INFLUX_TOKEN = os.environ.get("INFLUXDB_TOKEN", "你的InfluxDB Token")
INFLUX_ORG = os.environ.get("INFLUXDB_ORG", "awen")
INFLUX_URL = os.environ.get("INFLUXDB_URL", "http://192.168.1.28:8086")
INFLUX_BUCKET = os.environ.get("INFLUXDB_BUCKET", "heart_rate")

# 初始化查询客户端
influx_client = InfluxDBClient(url=INFLUX_URL, token=INFLUX_TOKEN, org=INFLUX_ORG)
query_api = influx_client.query_api()

class HeartRatePoint(BaseModel):
    time: str
    bpm: int

@app.get("/api/heart-rate/latest", response_model=HeartRatePoint)
def get_latest_heart_rate():
    """从 InfluxDB 获取最新的心率数据"""
    # 使用 Flux 语言查询
    # range(start: -1h): 查找过去1小时的数据
    # last(): 取最后一条
    query = f'''
    from(bucket: "{INFLUX_BUCKET}")
        |> range(start: -1h)
        |> filter(fn: (r) => r["_measurement"] == "heart_rate")
        |> filter(fn: (r) => r["_field"] == "bpm")
        |> last()
    '''
    result = query_api.query(org=INFLUX_ORG, query=query)

    if not result or len(result) == 0:
        raise HTTPException(status_code=404, detail="No data found")

    for table in result:
        for record in table.records:
            return HeartRatePoint(
                time=record.get_time().isoformat(),
                bpm=int(record.get_value())
            )

    raise HTTPException(status_code=404, detail="No data found")

@app.get("/api/heart-rate/history", response_model=List[HeartRatePoint])
def get_heart_rate_history(minutes: int = 60):
    """获取最近一段时间的心率历史趋势"""
    # aggregateWindow: 降采样，每10秒取一个平均值，防止前端点数过多
    query = f'''
    from(bucket: "{INFLUX_BUCKET}")
        |> range(start: -{minutes}m)
        |> filter(fn: (r) => r["_measurement"] == "heart_rate")
        |> filter(fn: (r) => r["_field"] == "bpm")
        |> aggregateWindow(every: 10s, fn: mean, createEmpty: false)
        |> yield(name: "mean")
    '''
    result = query_api.query(org=INFLUX_ORG, query=query)

    points = []
    if result:
        for table in result:
            for record in table.records:
                points.append(HeartRatePoint(
                    time=record.get_time().isoformat(),
                    bpm=int(record.get_value())
                ))
    return points

@app.get("/")
def read_root():
    """返回简单的 HTML 页面"""
    with open("index.html", "r", encoding="utf-8") as f:
        html_content = f.read()
    return HTMLResponse(content=html_content, status_code=200)

if __name__ == "__main__":
    import uvicorn
    uvicorn.run(app, host="0.0.0.0", port=8000)

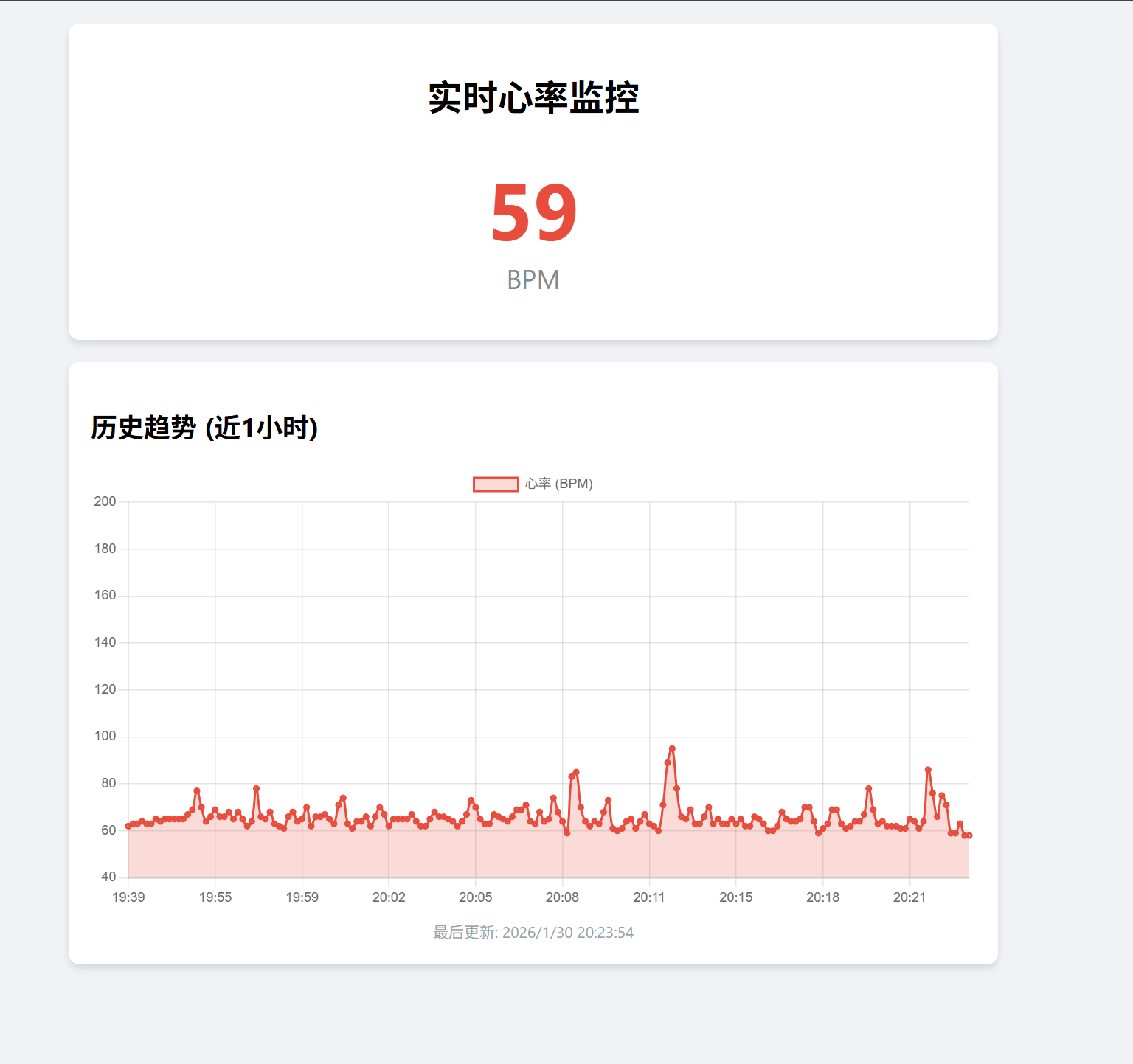

简单的 Web 监控页面

创建一个 index.html 文件，使用 Chart.js 绘制实时折线图。

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>蓝牙心率实时监控</title>
    <script src="/static/chart.js"></script>
    <style>
        body {
            font-family: 'Segoe UI', Tahoma, Geneva, Verdana, sans-serif;
            background-color: #f0f2f5;
            margin: 0;
            padding: 20px;
            display: flex;
            flex-direction: column;
            align-items: center;
        }
        .container {
            background-color: white;
            border-radius: 10px;
            box-shadow: 0 4px 6px rgba(0,0,0,0.1);
            padding: 20px;
            width: 90%;
            max-width: 800px;
            margin-bottom: 20px;
        }
        .header {
            text-align: center;
            margin-bottom: 30px;
        }
        .current-hr {
            text-align: center;
            margin-bottom: 20px;
        }
        .bpm-value {
            font-size: 72px;
            font-weight: bold;
            color: #e74c3c;
        }
        .bpm-label {
            font-size: 24px;
            color: #7f8c8d;
        }
        .chart-container {
            position: relative;
            height: 400px;
            width: 100%;
        }
        .status {
            text-align: center;
            color: #95a5a6;
            font-size: 14px;
            margin-top: 10px;
        }
    </style>
</head>
<body>

    <div class="container">
        <div class="header">
            <h1>实时心率监控</h1>
        </div>

        <div class="current-hr">
            <div class="bpm-value" id="currentBpm">--</div>
            <div class="bpm-label">BPM</div>
        </div>
    </div>

    <div class="container">
        <h2>历史趋势 (近1小时)</h2>
        <div class="chart-container">
            <canvas id="hrChart"></canvas>
        </div>
        <div class="status" id="lastUpdated">等待数据...</div>
    </div>

    <script>
        const ctx = document.getElementById('hrChart').getContext('2d');
        let hrChart;

        // 初始化图表
        function initChart() {
            hrChart = new Chart(ctx, {
                type: 'line',
                data: {
                    labels: [],
                    datasets: [{
                        label: '心率 (BPM)',
                        data: [],
                        borderColor: '#e74c3c',
                        backgroundColor: 'rgba(231, 76, 60, 0.2)',
                        borderWidth: 2,
                        tension: 0.4,
                        fill: true,
                        pointRadius: 2
                    }]
                },
                options: {
                    responsive: true,
                    maintainAspectRatio: false,
                    scales: {
                        x: {
                            type: 'category',
                            ticks: {
                                maxTicksLimit: 10
                            }
                        },
                        y: {
                            beginAtZero: false,
                            suggestedMin: 40,
                            suggestedMax: 200
                        }
                    },
                    animation: false
                }
            });
        }

        // 获取最新心率
        async function fetchLatestHR() {
            try {
                const response = await fetch('/api/heart-rate/latest');
                if (response.ok) {
                    const data = await response.json();
                    document.getElementById('currentBpm').textContent = data.bpm;
                    document.getElementById('lastUpdated').textContent = `最后更新: ${new Date(data.time).toLocaleString()}`;
                }
            } catch (error) {
                console.error('获取最新心率失败:', error);
            }
        }

        // 获取历史数据并更新图表
        async function fetchHistoryHR() {
            try {
                const response = await fetch('/api/heart-rate/history?minutes=60');
                if (response.ok) {
                    const data = await response.json();

                    const labels = data.map(point => {
                        const date = new Date(point.time);
                        return date.toLocaleTimeString([], {hour: '2-digit', minute:'2-digit'});
                    });
                    const values = data.map(point => point.bpm);

                    hrChart.data.labels = labels;
                    hrChart.data.datasets[0].data = values;
                    hrChart.update();
                }
            } catch (error) {
                console.error('获取历史数据失败:', error);
            }
        }

        // 页面加载完成后执行
        document.addEventListener('DOMContentLoaded', () => {
            initChart();
            fetchLatestHR();
            fetchHistoryHR();

            // 定时刷新
            setInterval(fetchLatestHR, 2000); // 每2秒更新最新值
            setInterval(fetchHistoryHR, 10000); // 每10秒更新图表
        });
    </script>
</body>
</html>

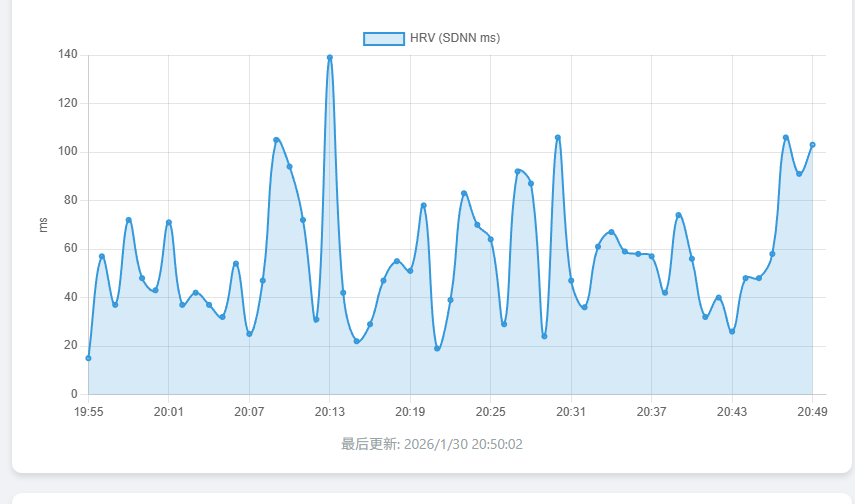

##HRV 分析

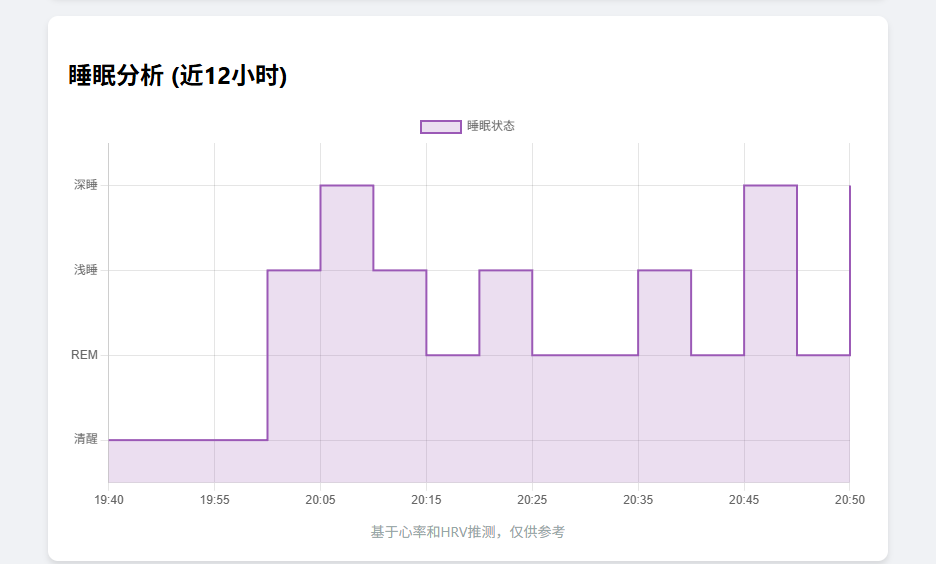

睡眠
