从 NGINX-RTMP 到大疆 Action 5 Pro：一场骑行直播推流实战

前言：最近在做的 Health Sync（骑行运动 App）里接入了大疆 Osmo Action 5 Pro 的实时推流。这套链路看起来简单——相机推 RTMP，服务器收流，前端播放——但真要把“BLE 控制 + RTMP 推流 + 服务端鉴权 + 本地录制”串起来，还是踩了不少坑。这篇文章把整个实现过程记录下来，给有同样需求的同学一个参考。

一、整体链路

先上一张最终效果截图，这是 Health Sync 里“共享轨迹”页面的推流配置面板：

整个数据流是这样的：

大疆 Action 5 Pro（相机）
    ↓ 通过 BLE 接收 Wi-Fi/RTMP 配置
连接手机热点或家庭 Wi-Fi
    ↓ 推 RTMP 流
SRS 服务器（rtmp.awen.me:1935）
    ↓ http_hooks 鉴权
本地录制 FLV + 可选 HUD 烧录
    ↓ HLS/RTMP 分发
前端直播页 / CDN 播放

注意：手机在这里不是“中转站”，相机是直接连 Wi-Fi 推流；手机只通过 BLE 把 Wi-Fi 名、密码、RTMP 地址下发给相机。

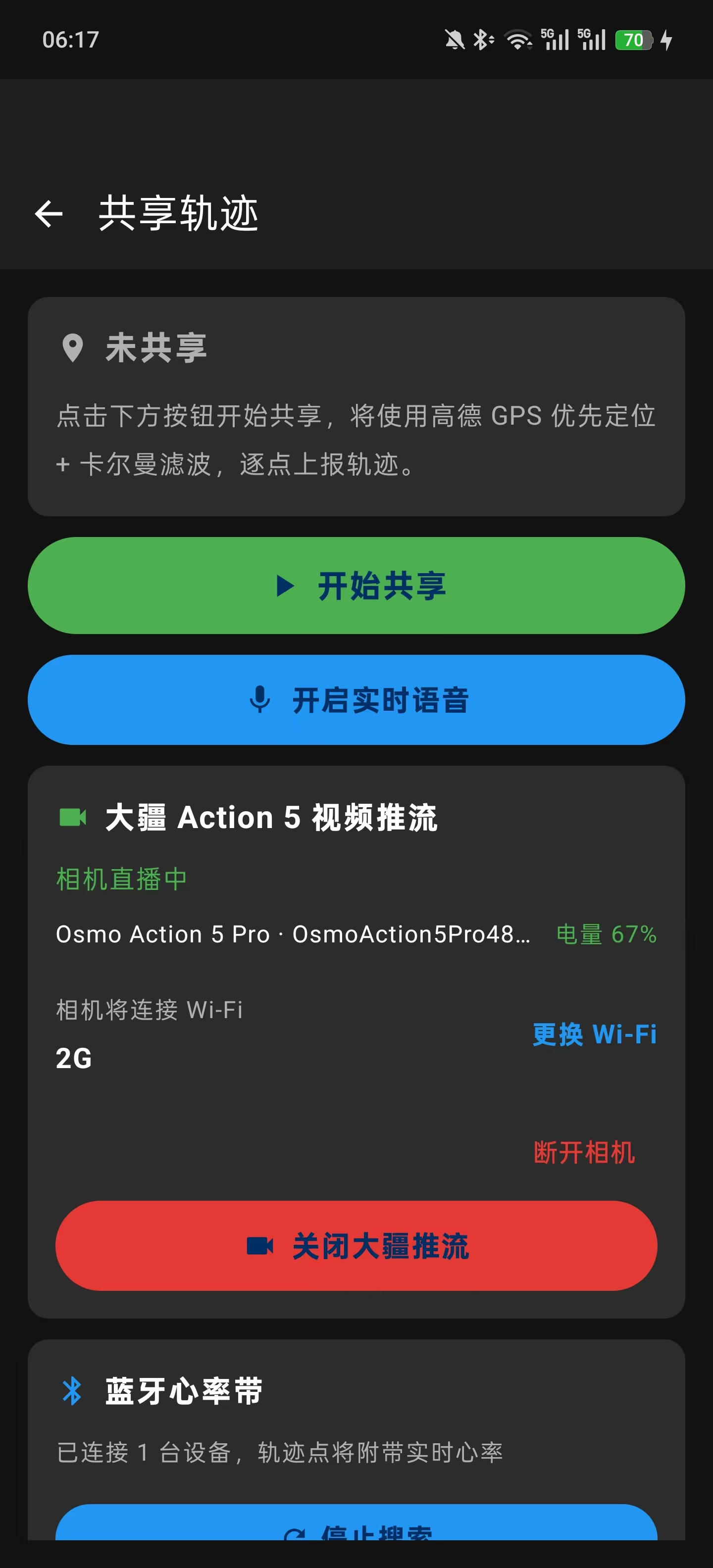

开播后，App 端会显示“相机直播中”：

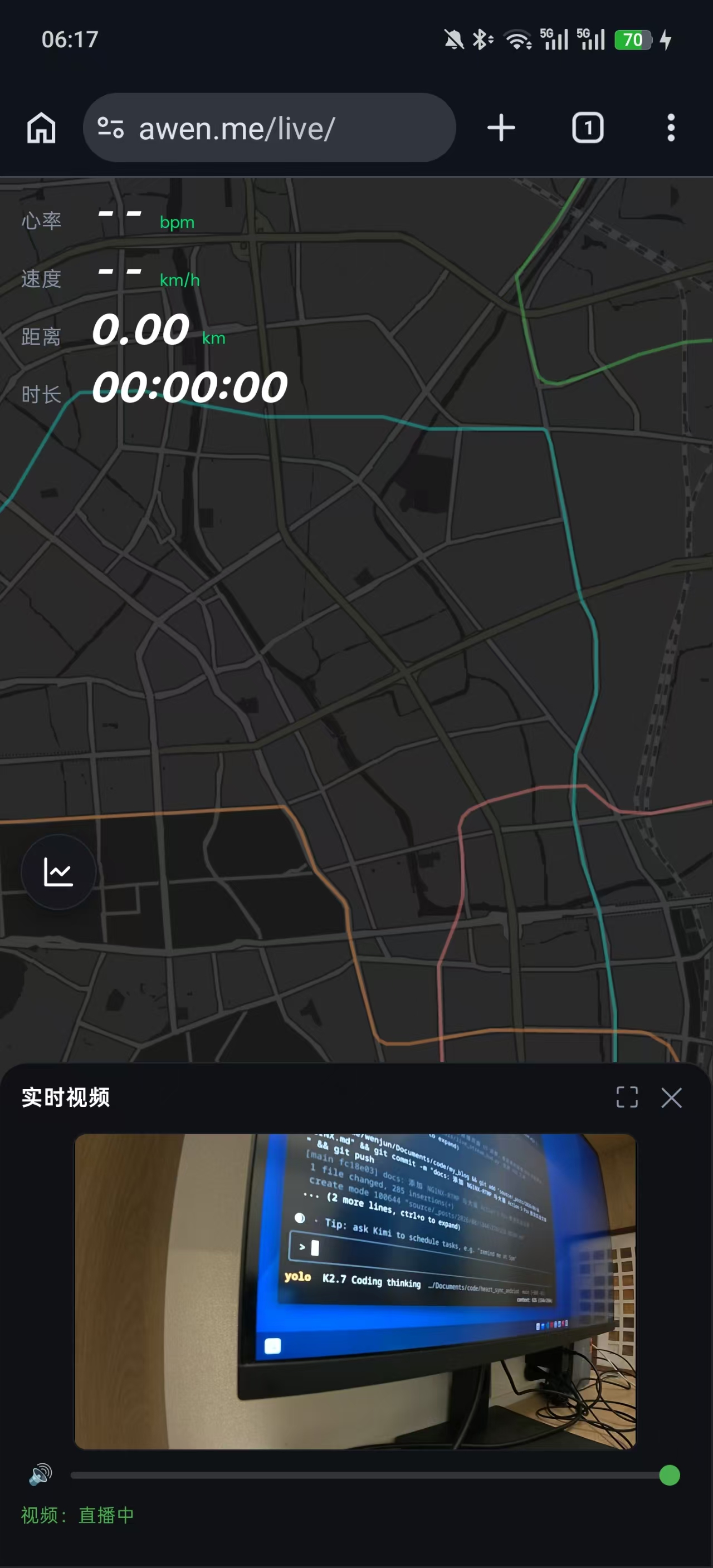

网页端则能看到实时视频面板和地图轨迹：

二、服务端：SRS 接收 RTMP 推流

虽然标题写了 NGINX-RTMP，但我实际生产环境用的是 SRS（Simple Realtime Server）。原因很朴素：SRS 的 DVR 录制、exec_publish 回调、HTTP 鉴权钩子都更开箱即用，对单人项目更友好。如果你确实想用 NGINX-RTMP，后面会给一个等价的配置片段。

2.1 SRS 核心配置

# SRS RTMP 接收 + 本地录制(FLV)，由 convert_mp4.sh 转成 MP4
# 推流地址: rtmp://rtmp.awen.me:1935/live/<stream-key>
listen              1935;
max_connections     1000;
daemon              on;
srs_log_tank        file;
srs_log_file        /home/wenjun/srs/logs/srs.log;
pid                 /home/wenjun/srs/logs/srs.pid;

vhost __defaultVhost__ {
    http_hooks {
        enabled      on;
        on_publish   http://127.0.0.1:8085/api/v1/publish_auth;
    }

    dvr {
        enabled      on;
        dvr_plan     session;
        dvr_path     /home/wenjun/srs-records/[stream].[timestamp].flv;
        dvr_wait_keyframe on;
    }
}

几个关键配置：

• listen 1935：标准 RTMP 端口。
• on_publish：推流前必须通过这个鉴权接口，否则拒绝推流。
• dvr_plan session：一次推流生成一个 FLV 文件，结束后自动落盘。
• dvr_wait_keyframe on：从关键帧开始录，避免首帧花屏。

2.2 等价的 NGINX-RTMP 配置

如果你更熟悉 NGINX-RTMP，可以这样配：

rtmp {
    server {
        listen 1935;
        chunk_size 4096;

        application live {
            live on;
            on_publish http://127.0.0.1:8085/api/v1/publish_auth;
            record all;
            record_path /home/wenjun/srs-records;
            record_unique on;
            record_suffix .flv;
        }
    }
}

功能对等：鉴权钩子、录制 FLV、唯一文件名。SRS 和 NGINX-RTMP 在这里只是实现方式不同，协议层面都是标准 RTMP。

三、推流鉴权：防止被恶意盗推

鉴权接口 http://127.0.0.1:8085/api/v1/publish_auth 是 Go 服务（blog_api）提供的。它会校验 URL 里的 auth_key 参数，符合阿里云直播 URL 鉴权 A 方式：

sstring = "/live/<streamKey>-<exp>-0-0-<PUSH_AUTH_KEY>"
md5hash = md5(sstring)
auth_key = <exp>-0-0-<md5hash>

Android 端生成带签名的推流地址：

object LiveUrlSigner {
    private const val PUSH_AUTH_KEY = "Gg2pA4eWZCoMk5vW"
    private const val APP = "live"

    fun signedPushUrl(streamKey: String): String {
        val exp = System.currentTimeMillis() / 1000
        val uri = "/$APP/$streamKey"
        val sstring = "$uri-$exp-0-0-$PUSH_AUTH_KEY"
        val md5hash = md5Hex(sstring)
        return "rtmp://rtmp.awen.me/$APP/$streamKey?auth_key=$exp-0-0-$md5hash"
    }
}

这样即使有人拿到推流域名，没有密钥也无法伪造合法的 auth_key。

四、Android 端：BLE 控制大疆 Action 5 Pro

这是整套链路里最“黑盒”的部分。大疆没有公开 Action 5 Pro 的直播控制协议，这部分是参考 MIT 开源项目 datagutt/node-osmo 的 BLE 协议，用 Kotlin 在 Android 上重新实现的。

4.1 发现与连接

相机开机后会以 BLE 广播，Manufacturer Data 前两个字节是 0x08AA（DJI 厂商 ID）。App 扫描到后连接 GATT，服务 UUID 是 0000fff0-...，主要操作 fff3（写命令）、fff4（读/通知）、fff5（电量通知）。

// 扫描回调里识别大疆相机
val mfg = record.getManufacturerSpecificData(DjiOsmoProtocol.DJI_MANUFACTURER_ID)
val modelName = DjiOsmoProtocol.modelNameFromManufacturerData(mfg)

4.2 配对

连接成功后，相机会通过 fff4 发一个触发包，App 回复配对请求，PIN 固定为 love（node-osmo 逆向值）：

val frame = DjiOsmoProtocol.encodeMessage(
    DjiOsmoProtocol.TARGET_PAIR,
    DjiOsmoProtocol.ID_PAIR,
    DjiOsmoProtocol.TYPE_PAIR,
    DjiOsmoProtocol.pairPayload()
)

4.3 开播状态机

配对完成后并不是直接开播，而是要走一套状态机：

已配对
  → 停止推流清场（STOP_STREAM）
  → 准备直播（PREPARE_LIVE）
  → 下发 Wi-Fi 名/密码（SETUP_WIFI）
  → 配置防抖（CONFIGURE，仅 OA4/OA5）
  → 下发 RTMP 地址开播（START_STREAM）
  → Action 5 Pro 额外发确认帧才真正开始推流

对应代码：

fun startLiveStream(context: Context, ssid: String, password: String, rtmpUrl: String) {
    pendingSsid = ssid
    pendingPassword = password
    pendingRtmpUrl = rtmpUrl
    startFlowWatchdog()
    sendStopAndClean()   // 第一步：清场
}

为什么要先 STOP_STREAM？因为相机会记忆上一次的直播状态，直接开播可能冲突。先清场再重新走完整流程最稳。

4.4 RTMP 地址下发

val payload = DjiOsmoProtocol.startStreamingPayload(
    rtmpUrl = url,
    resolutionByte = DjiOsmoProtocol.RES_1080P,
    fpsByte = DjiOsmoProtocol.FPS_30,
    bitrateKbps = 6000
)
writeMessage(DjiOsmoProtocol.ID_START_STREAM, DjiOsmoProtocol.TYPE_START_STREAM, payload)

目前固定 1080P/30fps/6Mbps。Action 5 Pro 收到后并不会立刻推流，需要再发一个特殊的确认帧，把 STOP_STREAM 的 payload 最后一位改成 0x01：

if (isAction5Pro) {
    writeMessage(
        DjiOsmoProtocol.ID_STOP_STREAM,
        DjiOsmoProtocol.TYPE_STOP_STREAM,
        DjiOsmoProtocol.confirmStartStreamingPayload()
    )
}

这个确认帧是 OA5 特有的，少了它相机只会“假装”开播，实际不推流。

五、纯代码 RTMP 客户端（备用）

除了相机直推，App 里还有一个轻量的 RtmpPublisher，用于实时语音推流，不依赖第三方库：

class RtmpPublisher(host: String, port: Int, app: String) {
    fun connect(streamKey: String): Int
    fun sendFlvTag(streamId: Int, timestamp: Int, type: Int, tag: ByteArray)
}

它自己实现了 RTMP 握手、connect/createStream/publish 命令、AMF0 编解码、FLV Tag 分块发送。这个类是给语音直播用的，不是给 Action 5 Pro 视频用的，但协议实现本身是通用的。

六、HUD 实时叠加：把心率/速度/配速烧进视频

推流成功后，下一步就是在视频上叠加运动数据。我的方案是：相机推原始流到 SRS，SRS 通过 exec_publish 触发一个 Python 脚本，用 FFmpeg 拉流、drawtext 叠加、再推回 SRS 的另一个流名。

.venv/bin/python tools/live_stream_hud.py \
  --input rtmp://127.0.0.1:1935/live/STREAM \
  --output rtmp://127.0.0.1:1935/live/STREAM_hud \
  --stream-name STREAM

live_stream_hud.py 会从 blogapi.awen.me/api/v1/gps/track 拉取实时数据，包括心率、速度、配速、距离、时长，然后用 FFmpeg drawtext 滤镜渲染到画面上。前端播放 STREAM_hud 即可看到带 HUD 的直播。

SRS 配置里加一行 exec_publish 就能自动触发：

vhost __defaultVhost__ {
    exec_publish /home/wenjun/my_blog/.venv/bin/python
                 /home/wenjun/my_blog/tools/live_stream_hud.py
                 --input rtmp://127.0.0.1:1935/live/$argv
                 --output rtmp://127.0.0.1:1935/live/${argv}_hud
                 --stream-name $argv
                 --no-audio;
}

七、踩坑记录

1. BLE MTU 必须协商
   大疆部分命令包超过 20 字节，默认 MTU 23 会把通知截断，导致解析失败。连接后要先 requestMtu(512)。

2. Action 5 Pro 需要确认帧
   下发 START_STREAM 后，必须再发一个 confirmStartStreamingPayload()，否则相机不真正推流。

3. 一定要先 STOP 再 START
   相机记忆上次直播状态，直接开播大概率失败。每次开播前先清场。

4. Wi-Fi 扫描权限坑
   Android 13+ 扫描 Wi-Fi 需要 NEARBY_WIFI_DEVICES，但触发扫描和读取结果还分别需要 CHANGE_WIFI_STATE 和 ACCESS_WIFI_STATE。三个权限都要在 Manifest 里声明。

5. SRS 的鉴权钩子只对 RTMP 生效
   HLS 播放地址如果也要保护，需要另外做 referer 或 token 校验，不能指望同一个 on_publish。

八、总结

这套方案的成本很低：一台阿里云 ECS 跑 SRS，一个自己实现的 Android BLE 控制层，就能把大疆 Action 5 Pro 变成骑行直播相机。后续还可以继续优化：

• 把 HUD 渲染从服务端 FFmpeg 下沉到相机端（如果大疆开放接口）。
• 用 WebRTC 替代 RTMP，进一步降低直播延迟。
• 把本地录制的 FLV 自动转 MP4 并上传到 OSS，实现“直播结束即回放”。

目前这套链路已经能稳定跑通：App 配置 Wi-Fi → BLE 连接相机 → 下发 RTMP → 相机直推 → SRS 收流并录制 → FFmpeg 叠加 HUD → 前端播放。对一个人项目来说，够用了。
