nova主要组成:

nova-api

nova-scheduler

nova-compute

nova-conductor

cinder主要组成:

cinder-api

cinder-scheduler

cinder-volume

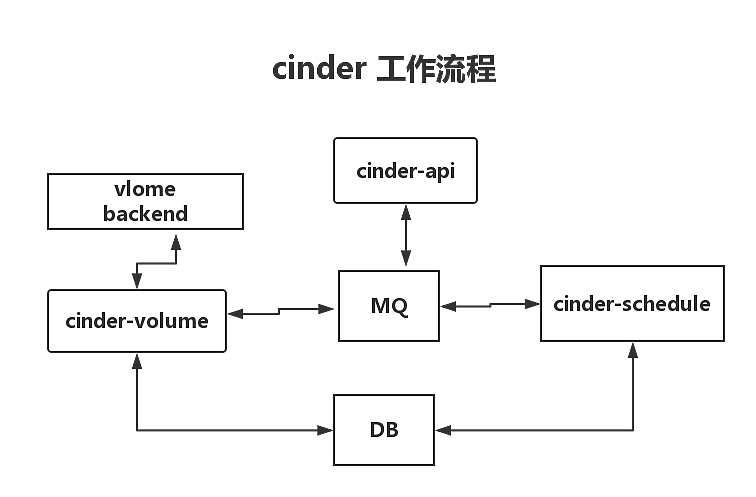

cinder 工作流程

cinder各组件功能：

Cinder-api 是 cinder 服务的 endpoint，提供 rest 接口，负责处理 client 请求，并将 RPC 请求发送至 cinder-scheduler 组件。

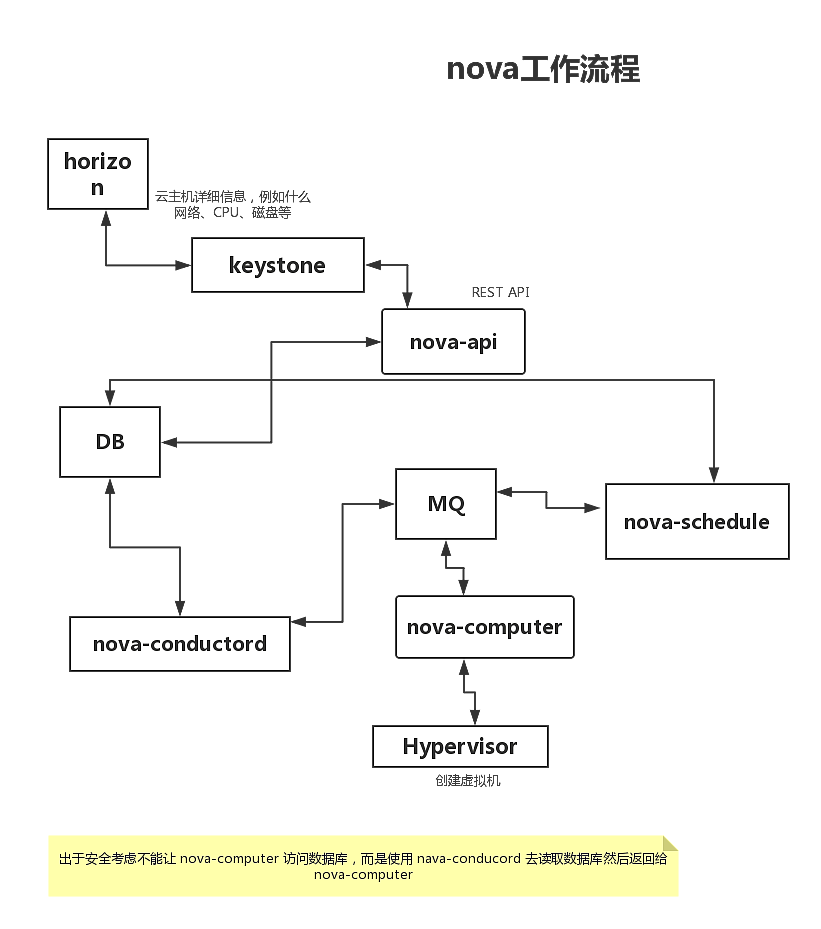

nova 工作流程

• nova-api通过rpc.call向nova-scheduler请求是否有创建虚拟机的资源(Host ID)。

• nova-scheduler进程侦听消息队列，获取nova-api的请求。

• nova-scheduler通过查询nova数据库中计算资源的情况，并通过调度算法计算符合虚拟机创建需要的主机。

• 对于有符合虚拟机创建的主机，nova-scheduler更新数据库中虚拟机对应的物理主机信息。

• nova-scheduler通过rpc.cast向nova-compute发送对应的创建虚拟机请求的消息。

• nova-compute会从对应的消息队列中获取创建虚拟机请求的消息。

• nova-compute通过rpc.call向nova-conductor请求获取虚拟机消息。（Flavor）

• nova-conductor从消息队队列中拿到nova-compute请求消息。

• nova-conductor根据消息查询虚拟机对应的信息。

• nova-conductor从数据库中获得虚拟机对应信息。

• nova-conductor把虚拟机信息通过消息的方式发送到消息队列中。

• nova-compute从对应的消息队列中获取虚拟机信息消息。

• nova-compute通过keystone的RESTfull API拿到认证的token，并通过HTTP请求glance-api获取创建虚拟机所需要镜像。

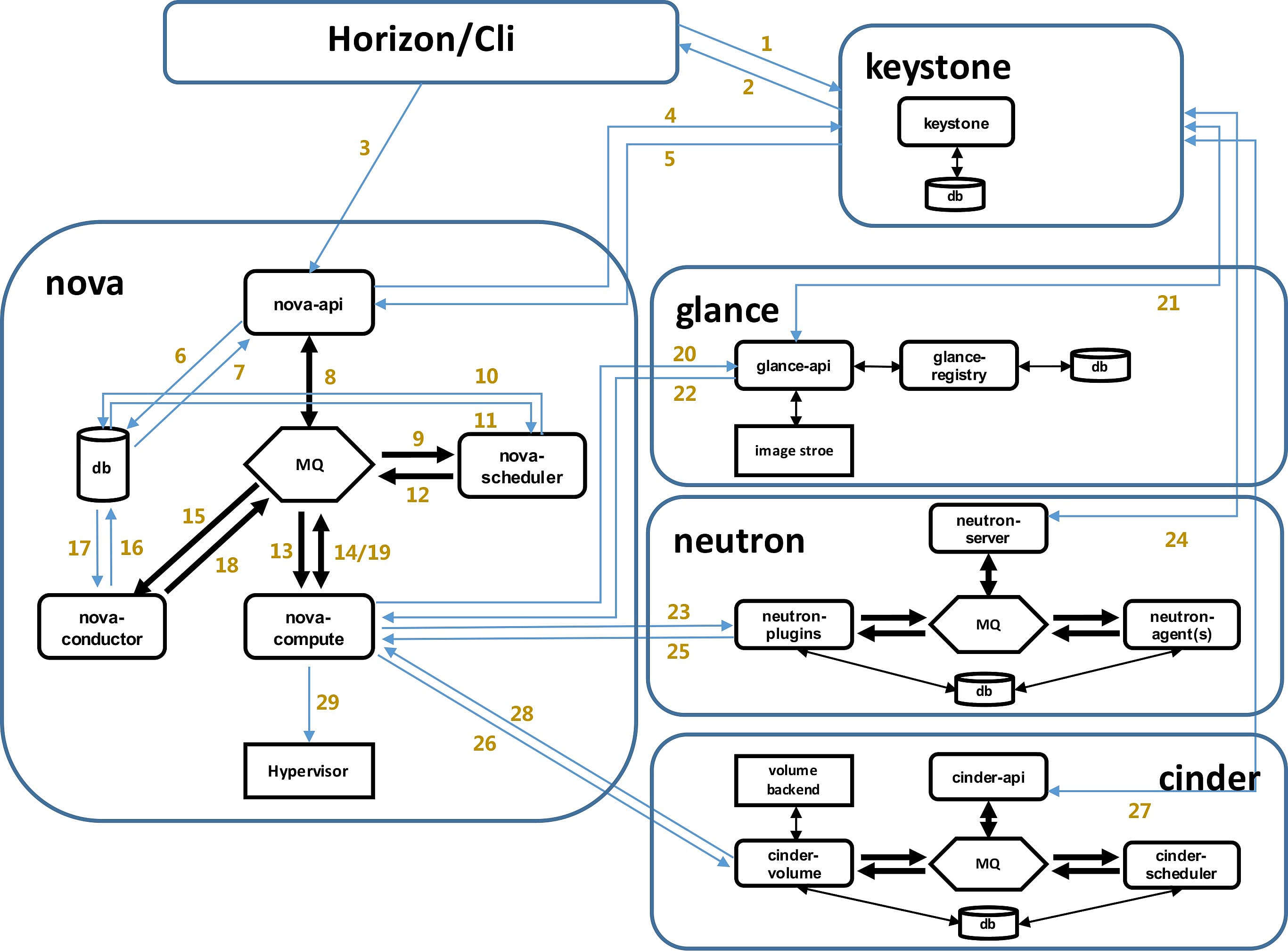

整体工作流程
