最近拿到一台蚂蚁阿福联名沃莱（ICOMON）的 FG2508WB 智能体脂秤，平时数据只能走蚂蚁阿福 App 查看。既然设备就在手边，不如直接用 Python 把蓝牙协议逆向出来，写一个脱离手机的读取脚本。

设备与目标

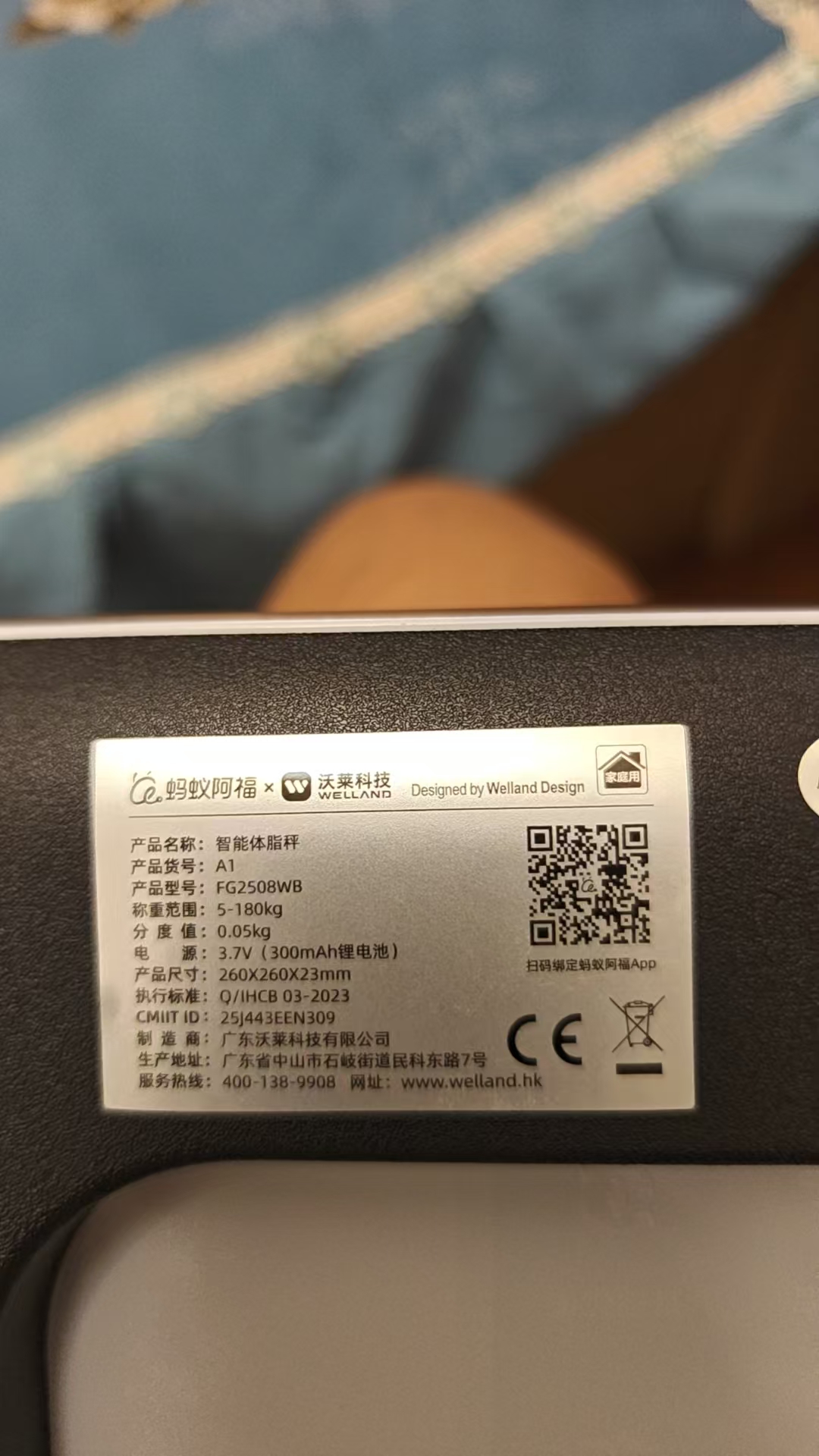

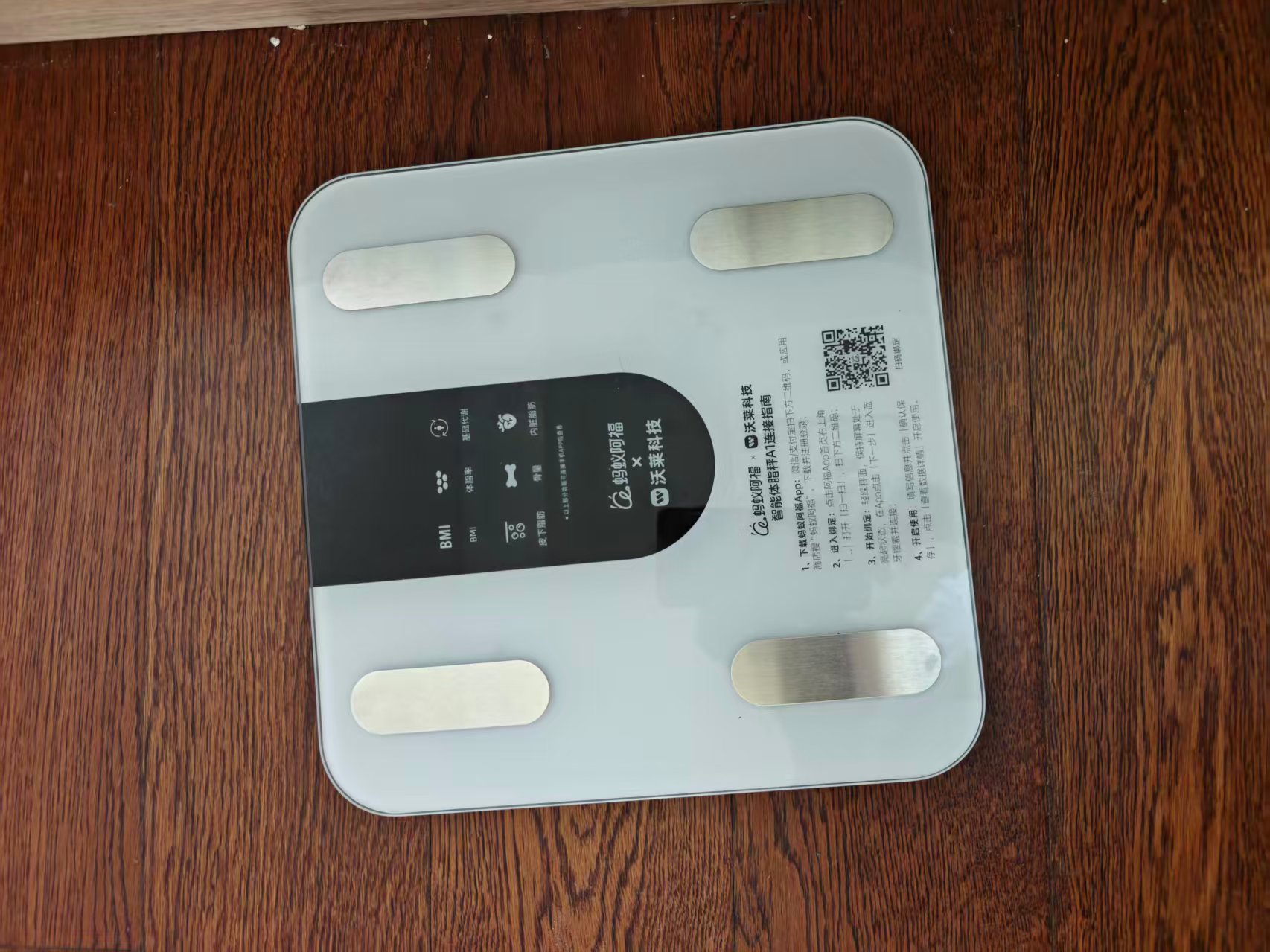

• 设备：蚂蚁阿福 × 沃莱 FG2508WB 智能体脂秤
• 连接方式：Bluetooth Low Energy（BLE）
• 目标：用 Python + bleak 直接读取体重，并尽量解析体成分数据

环境准备

在 Linux 上只要系统蓝牙可用，安装 bleak 即可：

pip install bleak

检查本机蓝牙控制器：

hciconfig -a

扫描与连接

体脂秤为了省电，平时不广播，轻踩一下才会唤醒。用 BleakScanner 扫描，设备名通常是 AFU-WL-TZ-A1：

from bleak import BleakScanner

devices = await BleakScanner.discover(timeout=10.0)
for d in devices:
    print(d.address, d.name)

连接后发现 GATT 服务结构如下：

Service	Characteristic	属性
0000ffb0-...	0000ffb1-...	write-without-response
0000ffb0-...	0000ffb2-...	notify
00001530-...	00001531-...	write, notify

实际数据从 0000ffb2 的 notify 里出来。

数据包结构

连接后写入用户参数（性别/年龄/身高）触发测量：

cmd = bytes([0x10, 0x00, sex, age, height])
await client.write_gatt_char(WRITE_UUID, cmd, response=False)

站上秤后，秤会不断通过 notify 发送 20 字节数据包。常见的 type 有：

• 0x00：实时重量
• 0x80：稳定但未锁定
• 0x02：最终结果已锁定

一个典型的最终结果包长这样：

ac 29 02 00 02 3f 02 07 01 80 69 06 b2 00 00 00 00 00 29 d6 0d

体重解析

经过对多组数据做对比（空秤、站上人体、放牛奶负重），发现 体重保存在 bytes[10:13]，是一个 24 位大端整数：

bytes[10:13] = 69 06 b2

换算公式：

weight_raw = int.from_bytes(data[10:13], "big")
weight_kg = (weight_raw - 0x680000) / 1000.0

验证

场景	真实重量	bytes[10:13]	计算结果
牛奶	13.75 kg	68 35 b6	13.75 kg

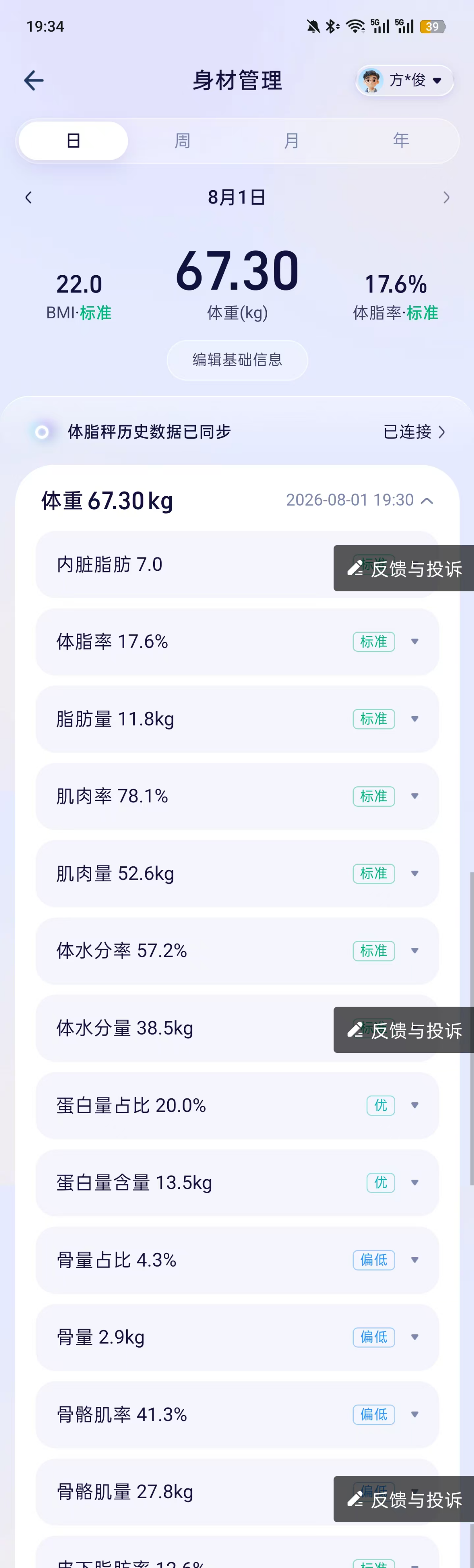

人体	67.30 kg	69 06 b2	67.25 kg

两次都吻合，误差在 0.05 kg 以内，正好是这台秤标称的分度值。家用体脂秤每次称重本来就会有轻微波动，同一个人连续测量也可能在 0.05~0.1 kg 之间变化，属于正常现象。

阻抗与体成分

数据包中 bytes[4:5] 和 bytes[6:7] 看起来是两个频率下的阻抗值：

02 3f = 575
02 07 = 519

体脂率、水分率、BMI、骨量、肌肉量等指标并没有直接编码在蓝牙数据包里，而是由 App 端根据「体重 + 阻抗 + 身高/年龄/性别」通过 BIA 算法计算出来的。不同厂商的算法系数不同，我用公开 BIA 公式套出来的结果和蚂蚁阿福 App 有偏差，所以目前脚本只输出体重和原始阻抗值。

完整脚本

完整脚本也已放在本仓库 tools/afu_scale_reader.py，复制后修改 DEVICE_ADDRESS 即可运行。

#!/usr/bin/env python3
"""
蚂蚁阿福 × 沃莱 FG2508WB 体脂秤蓝牙读取脚本

体重协议（已验证）：
    最终结果包 type=0x02，bytes[10:13] 为 24 位大端整数
    weight_kg = (val - 0x680000) / 1000

阻抗协议（待进一步校准）：
    bytes[4:5]、bytes[6:7] 可能为两个频率下的阻抗值（Ω）
"""

import asyncio
import json
import time
from pathlib import Path
from bleak import BleakScanner, BleakClient

# ============== 用户配置 ==============
DEVICE_ADDRESS = "XX:XX:XX:XX:XX:XX"  # 替换为你的秤 MAC
USER_SEX = 2      # 1=女, 2=男
USER_AGE = 35
USER_HEIGHT = 172
SAVE_DIR = Path.home() / ".local" / "share" / "afu_scale"
# ============== 配置结束 ==============

NOTIFY_UUID = "0000ffb2-0000-1000-8000-00805f9b34fb"
WRITE_UUID = "0000ffb1-0000-1000-8000-00805f9b34fb"

latest = {"weight": None, "impedance_1": None, "impedance_2": None, "locked": False}


def parse_measurement(data: bytearray) -> dict:
    result = {"type": data[2], "raw": data.hex()}
    if len(data) >= 13 and data[0] == 0xAC:
        weight_raw = int.from_bytes(data[10:13], "big")
        result["weight"] = round((weight_raw - 0x680000) / 1000.0, 2)
        if len(data) >= 8:
            result["impedance_1"] = int.from_bytes(data[4:6], "big")
            result["impedance_2"] = int.from_bytes(data[6:8], "big")
        result["locked"] = data[2] == 0x02
    return result


def notification_handler(sender, data: bytearray):
    parsed = parse_measurement(data)
    if "weight" in parsed:
        latest.update(parsed)
        status = "✓ 已锁定" if parsed.get("locked") else "... 称重中"
        print(
            f"[{time.strftime('%H:%M:%S')}] {status} "
            f"体重={parsed['weight']:.2f}kg "
            f"阻抗={parsed.get('impedance_1')}/{parsed.get('impedance_2')}Ω"
        )


async def scan_for_device():
    print("正在扫描体脂秤，请轻踩一下秤让它唤醒...")
    for attempt in range(3):
        devices = await BleakScanner.discover(timeout=10.0)
        for d in devices:
            name = (d.name or "").lower()
            if d.address == DEVICE_ADDRESS or "afu-wl" in name:
                print(f"找到设备: {d.address} | {d.name}")
                return d.address
        print(f"第 {attempt + 1} 次扫描未找到，重试...")
    raise RuntimeError("未找到体脂秤")


async def main():
    address = await scan_for_device()
    async with BleakClient(address, timeout=20.0) as client:
        print("已连接，请站上秤并保持稳定...")
        await client.start_notify(NOTIFY_UUID, notification_handler)
        cmd = bytes([0x10, 0x00, USER_SEX, USER_AGE, USER_HEIGHT])
        await client.write_gatt_char(WRITE_UUID, cmd, response=False)

        for _ in range(30):
            await asyncio.sleep(1)
            if latest.get("locked"):
                break

        try:
            await client.stop_notify(NOTIFY_UUID)
        except Exception:
            pass

    if latest.get("weight") is not None:
        SAVE_DIR.mkdir(parents=True, exist_ok=True)
        record = {
            "time": time.strftime("%Y-%m-%d %H:%M:%S"),
            "weight_kg": latest["weight"],
            "impedance_1": latest.get("impedance_1"),
            "impedance_2": latest.get("impedance_2"),
            "raw": latest["raw"],
        }
        save_path = SAVE_DIR / f"scale_{time.strftime('%Y%m%d_%H%M%S')}.json"
        save_path.write_text(json.dumps(record, ensure_ascii=False, indent=2))
        print(f"\n测量完成: 体重 {latest['weight']:.2f}kg")
        print(f"数据已保存: {save_path}")
    else:
        print("\n未读到有效体重数据")


if __name__ == "__main__":
    asyncio.run(main())

运行：

python afu_scale_reader.py

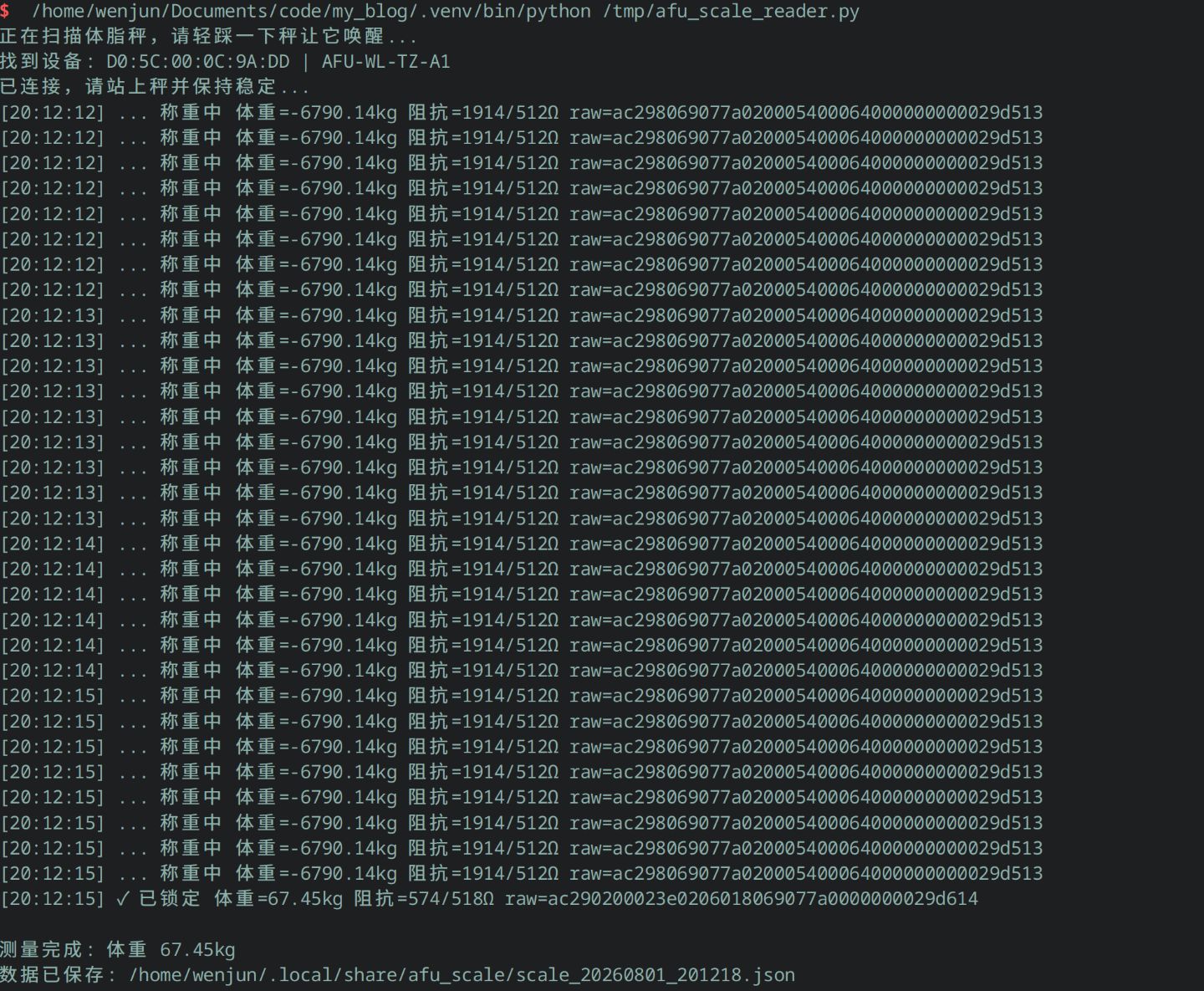

实际运行效果如下，从扫描、称重到锁定大约 3~5 秒：

小结

• 体重可以直接从 BLE 数据包中解析出来，公式为 (bytes[10:13] - 0x680000) / 1000。
• 体脂、水分、BMI 等体成分数据需要额外的 BIA 算法，目前仍在校准中。
• 不同批次的沃莱/蚂蚁阿福秤可能协议细节不同，但服务 UUID 0000FFB0 和 20 字节数据包结构是共性特征。

如果你也对这台秤做过逆向，或者知道体脂算法的具体系数，欢迎留言交流。
